Formularz doboru pompy głębinowej

Dla prawidłowego doboru pompy głębinowej przygotowaliśmy formularz, który ma na celu ułatwić zebranie potrzebnych informacji.

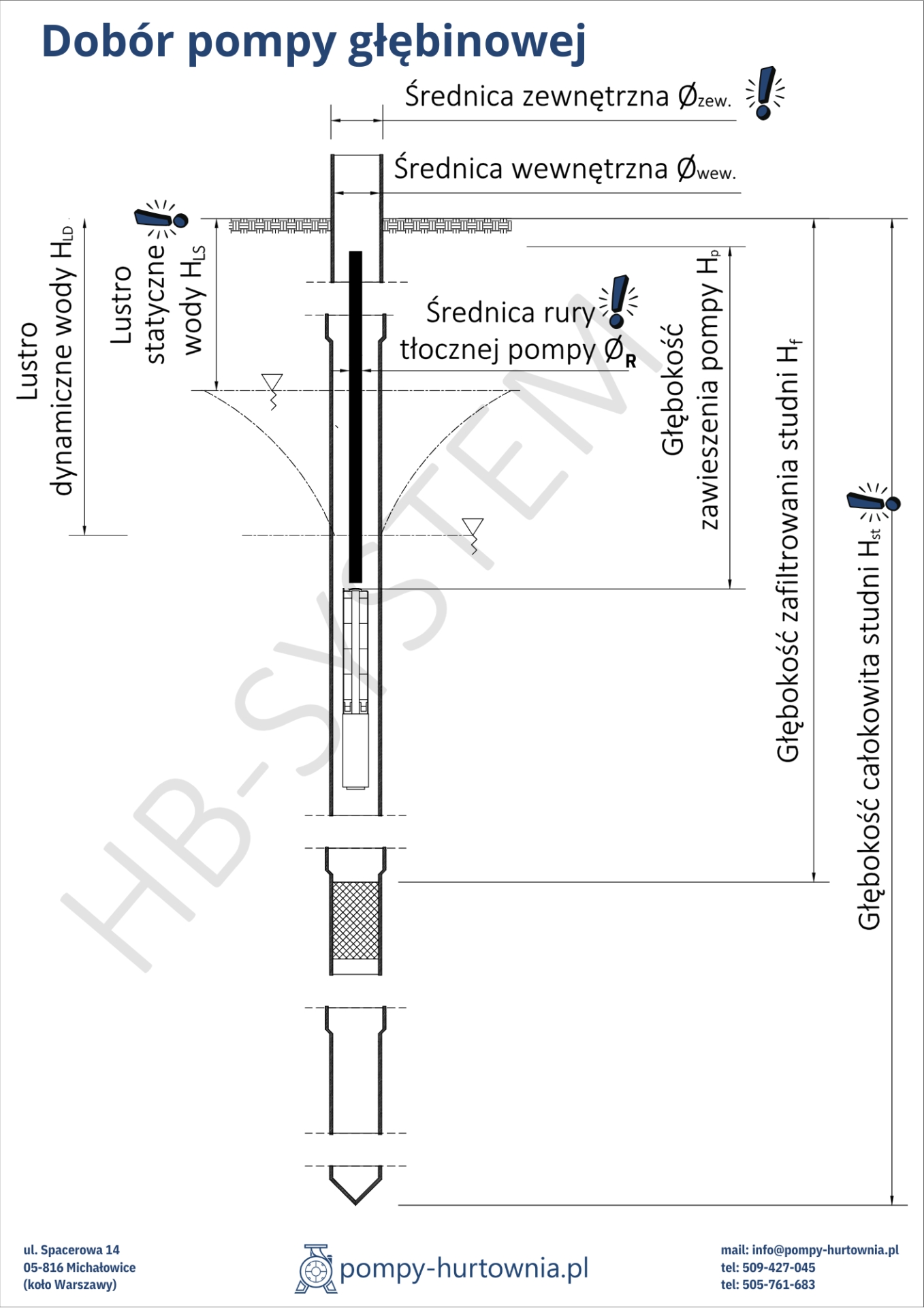

Załączony schemat przedstawia dane do doboru pompy głębinowej - charakterystyczne dla konkretnej studni i uzależnione od warunków technicznych, geologicznych jak i jakościowych wykonanego odwiertu.

Skrupulatne wypełnienie formularza będzie miało dużo wpływ na późniejszą eksploatację i bezawaryjną pracę hydrauliki i silnika głębinowego.

Podpunkty oznaczone niebieskim wykrzyknikiem " ! " są najważniejszymi informacjami potrzebnymi do doboru pompy - bez tej wiedzy, nie da się prawidłowo dobrać urządzenia.

Szczegóły formularza doboru

Średnica zewnętrzna studni ∅_zew. [mm] !

Wymiar liczony na zewnątrz rury studziennej osadzonej przez studniarza. Ten wymiar jest podawany najczęściej do określenia wielkości samej studni

Średnica wewnętrzna studni ∅_wew. [mm]

Wymiar liczony wew. rury studziennej - bez grubości ścianek zew. Ten wymiar mówi o tym, jaka średnica pompy może realnie wejść do studni

Głębokość całokowita studni H_st [m] !

Wymiar całkowity liczony od góry studni do jej korka na dnie

Głębokość zafiltrowania studni H_f [m]

Głębokość na jakiej woda "dostaje się" do studni- podaje studniarz po wykonaniu odwiertu. Ważne, aby pompa nie była włożona w filtr. Jeśli jest więcej niż 1 filtr, proszę podać odpowiednią ilość głębokości

Głębokość zawieszenia pompy H_p [m]

Głębokość na jakiej powinna wisieć pompa, aby podczas pracy nie zerwać lustra wody oraz nie zasysać piasku i nie uszkodzić filtra. Podaje studniarz lub osoba mierząca wydatek studni.

Lustro statyczne wody H_LS [m] !

Głębokość na jakiej jest lustro wody gdy nie ma pompowania - studnia jest nie używana.

Wydatek studni Q_s [m³/h] lub [l/min]

Wydatek (przepływ) to ilość wody w czasie jaką możemy wypompować ze studni, żeby nie zerwać lustra dynamicznego wody i nie wprowadzić pompy w suchobieg. Podaje studniarz lub osoba mierząca wydatek studni

Lustro dynamiczne wody H_LD [m]

Głębokość na jaką spadnie i zatrzyma się na niej lustro wody podczas pompowania przy konkretnym wydatku pompy. Podaje studniarz lub osoba mierząca wydatek studni

Średnica rury tłocznej pompy Ø_R[mm] !

Średnica zewnętrzna rury tłocznej pompy, którą woda będzie pompowana na instalację. Proszę podać średnicę rury istniejącej, lub napisać, że średnica rury jest do doboru

Dodatkowe informacje o instalacji

Oprócz informacji o samej studni, dobór pompy , ułatwiają dodatkowe dane dotyczące samej instalacji. Przy doborze pompy trzeba zadać sobie następujące pytania:

Jakie będzie zastosowanie pompy?

Zasilenie budynku w wodę
Zasilenie systemu automatycznego nawadniania
Zasilenie budynku oraz system automatycznego nawadniania

W jaki sposób możemy podłączyć pompę elektrycznie?

Zasilanie jednofazowe ( 1 x 230 V )
Zasilanie trójfazowe ( 3 x 400 V )

Jak jest preferowane miejsce, na umieszczenie sterowania pompy?

Na zewnątrz budynku (brak kręgów betonowych studni)
Na zewnątrz budynku (studnia jest obudowana kręgami / obudową studni z tworzywa)
Wewnątrz budynku OGRZEWANEGO
Wewnątrz budynku NIEOGRZEWANEGO

Czy są znaczące różnice wysokości terenu?

Nie, teren jest praktycznie płaski
Tak, teren ma różnicę wysokości (należy podać te różnice do doboru )

Jaka jest odległość studni od następujących elementów instalacji?

Od budynku który będzie zasilany wodą ze studni
Od budynku w którym będzie sterowanie pompy
Od pola lub skrzynki z elektrozaworami w przypadku systemu nawodnienia automatycznego

Czy w pompę chcemy uzbroić studnię nową czy już używaną?

Nową, dopiero wykonaną
Starą, która była ciągle używana
Starą, która nie była używana od dłuższego czasu

Czy w studni znajdowała się już pompa?

W studni nie było do tej pory pompy, będzie dobierana od zera
W studni była już pompa, należy podać jej dokładny model (najlepiej zdjęcie tabliczki znamionowej ! )

Jeśli pompa wcześniej znajdowała się w studni, dlaczego potrzebna jest jej wymiana ?

Pompa została uszkodzona i miała konkretne objawy awarii (jakie?!)
Pompa była za mała lub do potrzeb instalacji

Jaka jest preferowana forma sterowania pompą ?

Tradycyjny wyłącznik ciśnieniowy z większej pojemności zbiornikiem przeponowym
Wyłącznik przepływowy typu EasyPress
Falownik z niewielkim zbiornikiem przeponowym
Sterowanie elektryczne np. poprzez sterownik automatycznego nawadniania
